1080p Full HD 영상 캡쳐를 위한 스카이디지탈 SKYHD Capture USB HDMI

DVD 영상을 지나 HD급 해상도 영상이 보편화되면서 사용자들의 눈은 그에 맞게 높아졌다. 이제는 TV나 PC 모니터 모두 풀HD급 해상도를 어쩌면 당연하게 생각하게 되었고, 스마트폰에서조차 HD급의 엄청난 화질을 즐기는 세상이 되어버렸다.

HD급 영상이 보편화되면서 이를 편집하는 경우도 생긴다. HD 영상이 처음 보급될 때에는 이것도 큰 일이었다. 엄청난 데이터량을 갖고있는 고해상도 영상을 편집하는 것도 버거운 일이지만, 편집하기 전에 캡쳐하는 것도 간단한 것이 아니었기 때문이다. 이후 HD 영상에 특화된 캡쳐장비가 선보이고, PC의 성능이 높아지면서 이제는 HD 영상 캡쳐와 편집도 대중화되고 있다.

스카이디지탈에서 출시한 SKYHD Capture U HDMI 시리즈는 USB 인터페이스를 통해 풀HD급 고해상도 영상을 캡쳐할 수 있는 장비이다. USB 2.0과 더 빠른 데이터 전송속도를 사용하는 USB 3.0 기기가 함께 선보이고 있다.

■ 1080p의 영상 입력가능한 SKYHD 캡쳐U3.0

SKYHD 캡쳐U3.0은 HDMI를 통해 최대 1080p (1920x1080, Full HD) 해상도의 디지털 영상 신호(음성 포함)를 입력 받아 USB 3.0 인터페이스를 통해 해당 콘텐츠를 무압축 상태로 PC에 전송하여 재생 및 기록할 수 있는 캡쳐 기기이다.

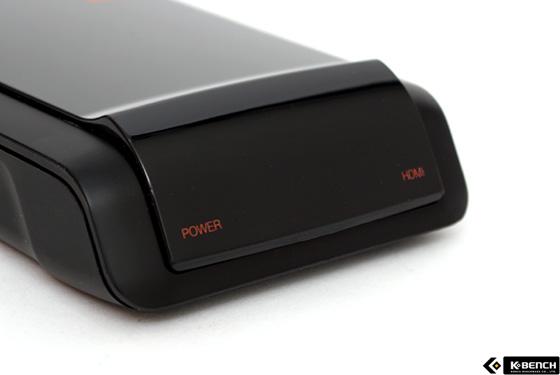

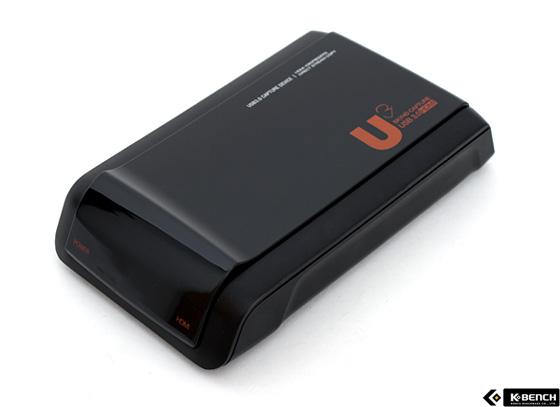

상단부는 디자인 부각을 위해 하이글로시 처리가 되어 있으며 PC의 USB 포트에 연결된 경우에는 POWER라고 표기된 부분에, HDMI 신호 입력 시에는 HDMI라고 표기된 부분에 탑재된 LED가 점등된다.

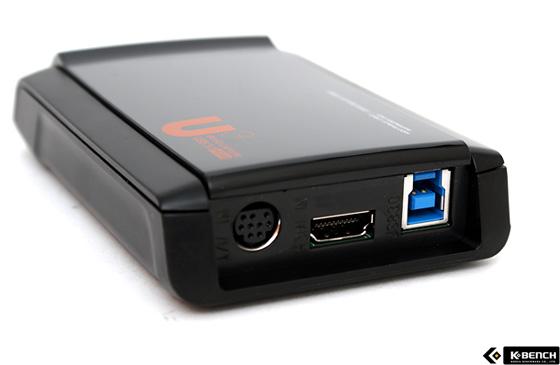

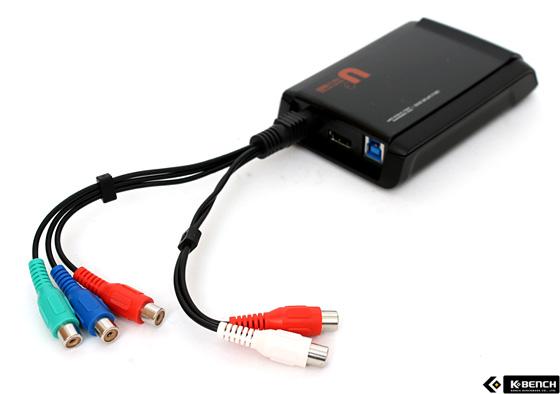

후면부에는 디지털 영상 및 음성 신호 입력용 HDMI 포트와 아날로그 영상 및 스테레오 오디오 음성 신호 입력용 컴포넌트 포트가 위치해 있으며, 우측에는 입력된 신호를 PC에 전송하기 위한 USB 3.0 커넥터가 배치되어 있다. 특히 컴포넌트 포트는 호환되는 멀티 케이블이 기본 제공되므로 별도로 커넥터를 구입할 필요가 없으며, 최대 1080i (1920x1080) 해상도까지 지원한다.

■ SKYHD 캡쳐U3.0의 내부

SKYHD 캡쳐U3.0을 분해하여 PCB를 살펴보면 제품의 핵심 기능을 담당하는 3개의 컨트롤러를 확인할 수 있다. Explore EP9353은 디지털 신호를 처리하는 컨트롤러로, HDMI 1.3b를 준수하며 1080p 해상도의 디지털 영상과 HD 오디오를 지원하고 HDCP 엔진이 탑재되어 있다.

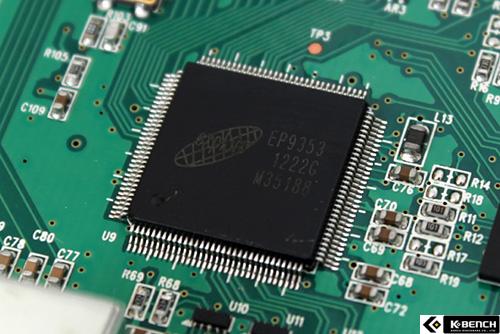

▲ Explore EP9353

ANALOG DEVICES의 AD9983A는 아날로그 신호 처리를 담당하며, 1080i와 720p 해상도를 지원하고 YPbPr 비디오와 RGB 그래픽 신호를 포착할 수 있다. 또한 CYPRESS CYUSB3014-BZX는 최대 5Gbps의 데이터 전송속도를 지원하는 USB 3.0 사양을 준수하여 SKYHD 캡쳐U3.0에 입력되는 디지털 및 아날로그 신호를 PC에 전달한다.

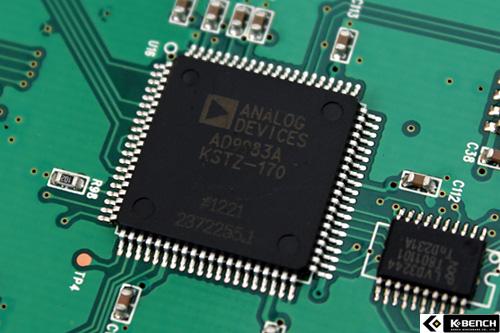

▲ ANALOG DEVICES AD9983A

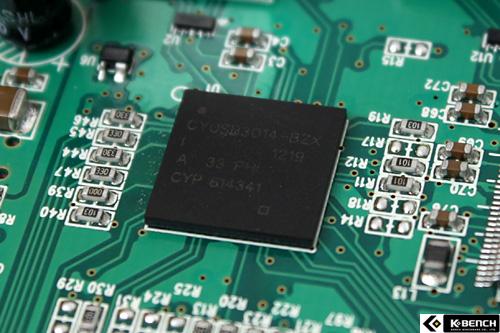

▲ CYPRESS CYUSB3014-BZX

구성물로는 사용 설명서와 USB 3.0 케이블, 컴포넌트 연결을 위한 멀티 케이블이 제공된다. 드라이버 및 유틸리티는 스카이디지탈 홈페이지(http://drv.skyok.co.kr/skytv)에서 다운로드하여 설치할 수 있다.

■ 디지털 및 아날로그 영상 신호 캡쳐를 지원하는 SKYHD 캡쳐U2.0

SKYHD 캡쳐U2.0은 HDMI 인터페이스로 최대 1080p (1920x1080, Full HD) 해상도의 디지털 영상 신호(음성 포함)를 입력 받아 해당 신호를 초당 30프레임으로 하드웨어 인코딩 하여 USB 2.0 인터페이스로 PC에 전송해 재생 및 기록할 수 있는 캡쳐 기기이다. HDMI와 컴포넌트만 지원하는 SKYHD 캡쳐U3.0과 달리 콤포지트 및 S-Video도 지원하므로 보다 다양한 아날로그 방식 기기와 호환된다.

한편 이 제품은 하드웨어 인코딩 과정을 거치기 때문에 입력되는 영상을 PC 화면으로 보는 경우 2초 가량의 지연 시간이 생겨서 쾌적한 감상이 어려운데, 각 입력 포트의 반대편에 위치한 출력 포트를 통해 바이패스 출력이 가능하므로 해당 포트로 모니터나 TV와 연결하여 지연 시간 없이 영상을 보면서 동시에 PC로는 녹화 및 캡쳐를 할 수 있다.

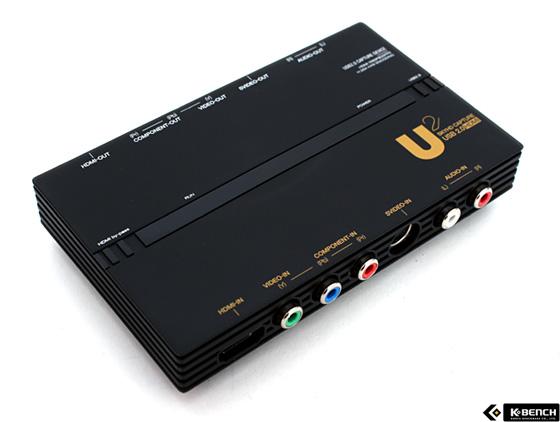

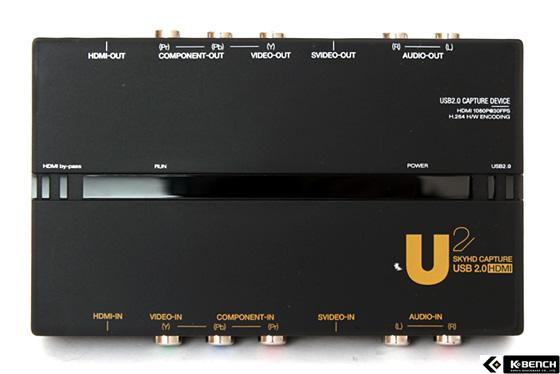

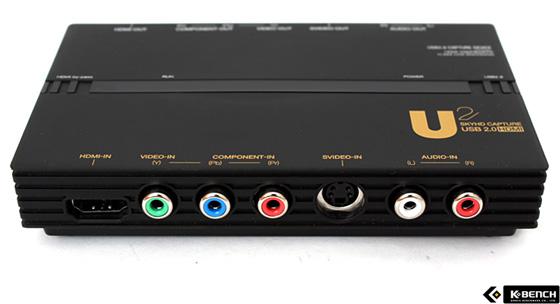

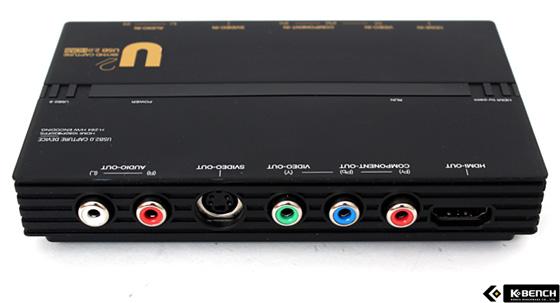

▲ HDMI와 컴포넌트, 콤포지트, S-Video 입력 포트(中)와
각 입력 포트에 대응한 바이패스 출력 포트(下) 제공

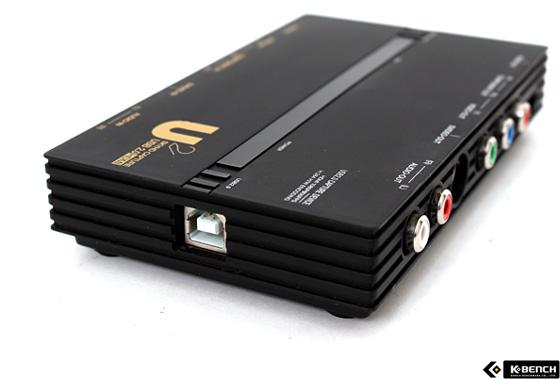

측면부에는 PC와 연결하기 위한 USB 커넥터가 제공되며, 하단부에는 각 모서리 별로 제품이 바닥에서 미끄러지는 것을 방지하는 고무 재질의 패드가 부착되어 있다.

■ SKYHD 캡쳐U2.0의 내부

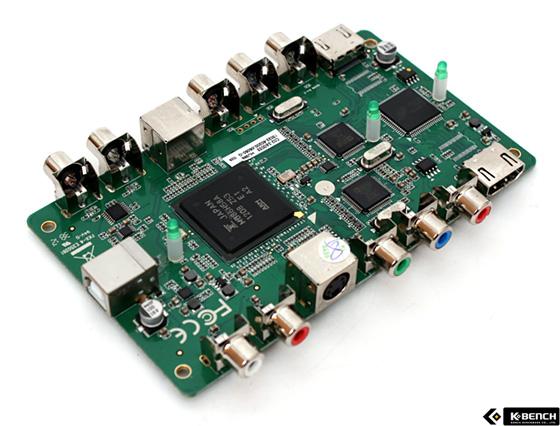

SKYHD 캡쳐U2.0의 내부를 보면 PCB에 탑재된 컨트롤러들을 확인할 수 있다. Explore EP9132는 HDMI 포트를 통해 입력되는 디지털 영상 및 음성 신호를 담당하는 컨트롤러로, HDMI 1.3b와 HDCP 1.2 사양을 준수하며, 최대 1080p 해상도를 지원한다.

▲ Explore EP9132

후지쯔(Fujitsu) MB86H58A는 H.264 / MPEG-2 트랜스코더로, 제품에 입력되는 영상 신호를 H.264 포맷으로 하드웨어 인코딩하는 기능을 지원한다.

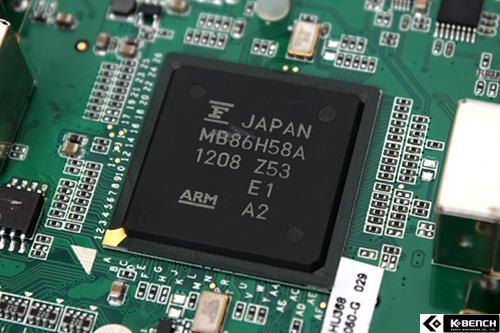

▲ 후지쯔 MB86H58A

그리고 ANALOG DEVICES ADV7181C는 컴포넌트와 콤포지트 및 S-Video 포트로 입력되는 영상 신호를 처리하는 아날로그 비디오 디코더로, 1080i와 720p 해상도를 지원한다. ANALOG DEVICES ADV7611은 HDMI 리시버이다.

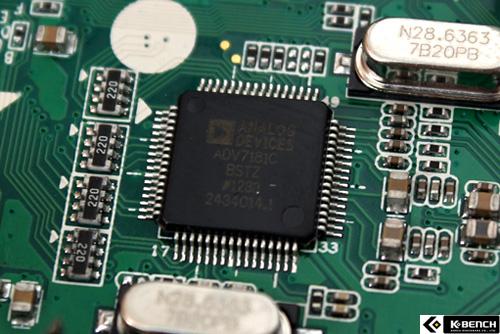

▲ ANALOG DEVICES ADV7181C

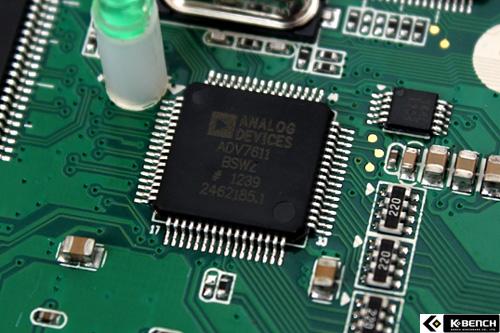

▲ ANALOG DEVICES ADV7611

기판 뒷면에는 EPF011A 마이크로 컨트롤러도 부착되어 있다.

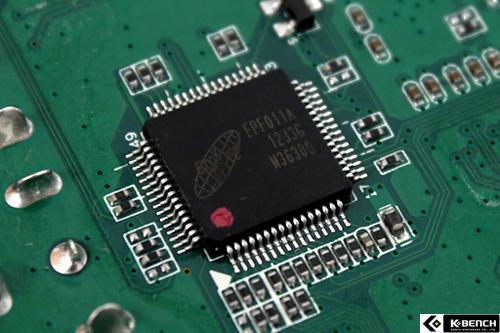

▲ EXPLORE EPF011A

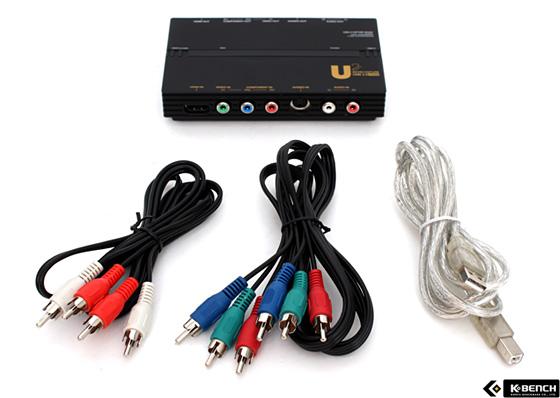

구성물로는 사용자 설명서와 USB 2.0 케이블, SKYHD 캡쳐U2.0의 출력 포트에 연결하는 컴포넌트 케이블, 드라이버 및 유틸리티 설치 디스크 등이 제공된다.

■ 모니터의 제약을 받지 않는 SKYHD 캡쳐U3.0

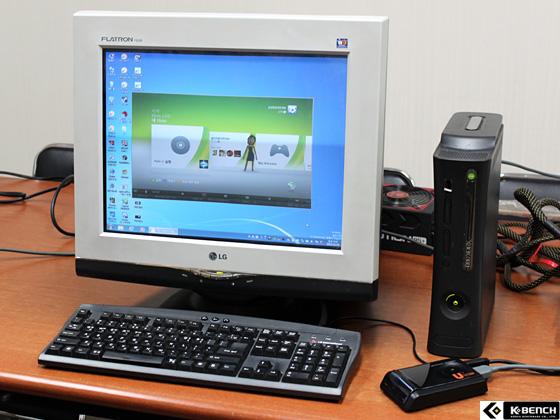

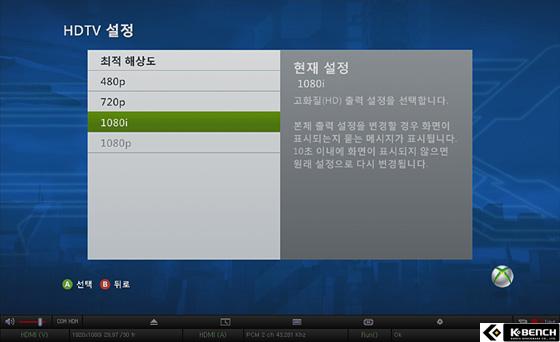

SKYHD 캡쳐U3.0에 직접 Xbox 360을 연결해본 결과 D-Sub 케이블만 제공되는 구형 CRT 모니터에서도 정상적으로 화면이 재생되었으며, 원본 해상도 및 화질로 화면을 녹화 및 캡쳐하는 것도 가능하였다.

다만 Xbox 360 같은 비디오 게임기는 1080p 해상도에서 60프레임으로 출력이 이루어지기 때문에 동일 해상도에서 30프레임까지만 지원하는 SKYHD 캡쳐U3.0에 연결하면 1080p 해상도는 설정할 수 없으므로 그점에 대해 유념할 필요가 있다.

또한 HDMI로 연결한 경우 HDCP를 통해 보호되는 콘텐츠는 녹화 및 캡쳐되지 않으며 재생만 할 수 있다.

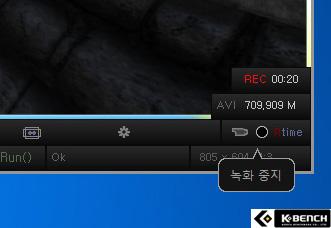

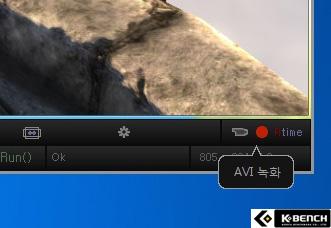

SKYHD 캡쳐U3.0 전용 프로그램 화면 우측 하단의 붉은색 버튼을 누르면 영상 녹화가 시작되며, 녹화 중에는 녹화 시간과 용량을 실시간으로 확인할 수 있다. 그리고 녹화 버튼 좌측의 버튼을 누르면 정지화면이 캡쳐된다.

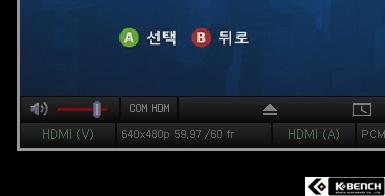

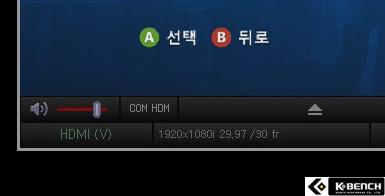

재생 및 녹화 시 프레임은 해상도와 출력 방식에 따라 달라진다. 480p (720x480)와 720p 1280x720에서는 60프레임, 480i (720x480)와 1080i, 1080p에서는 30프레임을 지원하는데, 해외 TV 방송 신호(PAL, SECAM)와 블루레이 영상물과의 호환을 위해 1080p에서는 25프레임과 24프레임도 추가 지원하여 입력되는 영상 신호에 따라 적절한 프레임으로 재생 및 녹화가 이루어진다.

■ PC 화면 녹화 기능 지원

한편 SKYHD 캡쳐U3.0은 외부에서 입력되는 화면 뿐 아니라 PC 화면도 녹화 및 캡쳐할 수 있는데, 그에 따라 별도의 녹화 기능이 제공되지 않는 게임 화면이나 온라인에 등록된 동영상을 녹화하는 용도로 활용할 수 있다.

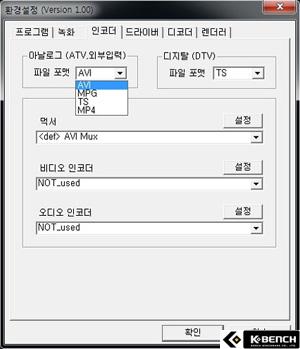

환경설정 항목에서는 녹화 및 캡쳐와 관련된 항목들을 설정할 수 있다. 녹화는 AVI, MPG, TS, MP4 등 네 가지 파일 형식으로 할 수 있는데, 입력되는 영상을 원본 화질로 기록하는 무압축 녹화를 위해서는 AVI 형식을 선택해야 하며, 다른 형식을 선택하면 내장된 코덱을 통해 압축 녹화가 이루어진다.

그리고 기본 코덱 외에 사용자가 별도의 외부 코덱을 불러와 활용하는 것도 가능하며, 정지화면 캡쳐 시에는 BMP와 JPEG 두 가지 파일 형식으로 저장할 수 있다.

■ 바이패스 기능으로 이중 출력 지원하는 SKYHD 캡쳐U2.0

SKYHD 캡쳐U2.0의 컴포넌트 입력 포트에 Xbox 360을 연결한 후 전용 프로그램인 Vivastation을 실행해본 결과 정상적으로 화면이 출력되는 것을 확인할 수 있었다. 다만 미리 언급한 것처럼 하드웨어 인코딩 과정으로 인해 약 2초의 지연 시간이 있으므로 SKYHD 캡쳐U2.0이 연결된 PC의 화면을 보면서 게임을 즐기거나 영상물을 감상하는 것은 무리였다.

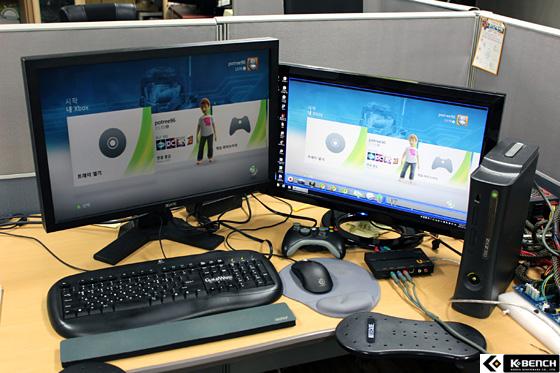

영상 신호가 입력되는 포트의 반대편에 제공되는 출력 포트를 또 다른 모니터에 연결하여 바이패스 출력을 하면 해당 모니터에는 지연 시간 없이 화면이 표시되므로 녹화와 동시에 게임이나 영상물 감상을 즐기기 위해서는 2대의 모니터가 필요하다.

Vivastation 실행 시 화면의 하단에 마우스 커서를 두면 10개의 아이콘이 표시되는데, 좌측부터 녹화, 정지 영상 저장, 화면 비율, 볼륨 낮게, 볼륨 높게, 음소거, 재생, 예약 녹화, 입력 모드, 환경 설정 항목이다.

이 제품의 핵심 기능인 녹화와 정지 영상 저장의 경우 HDCP를 통해 보호되는 디지털 콘텐츠에 사용하지 못하므로 그점에 대해 유의해야 한다.

한편 SKYHD 캡쳐U3.0의 경우 전용 프로그램을 통해 온라인 상 등록된 동영상이나 PC 게임 화면도 녹화 및 캡쳐할 수 있는데, Vivastation에는 해당 기능이 제공되지 않으므로 PC 화면의 기록도 염두에 두는 소비자라면 SKYHD 캡쳐U3.0을 선택해야 한다.

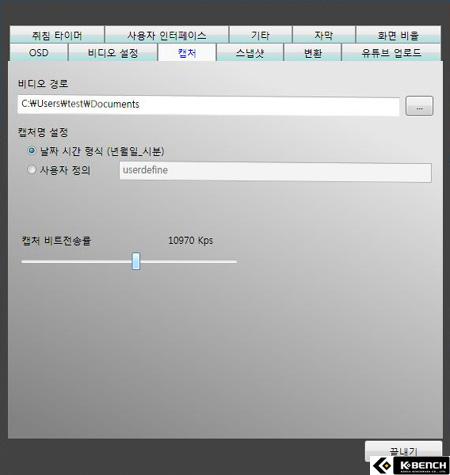

환경설정으로 들어가면 SKYHD 캡쳐U2.0의 항목들을 설정할 수 있다. 캡처 항목에서는 녹화 시 영상이 저장되는 경로와 캡처 비트전송률의 변경이 가능한데, 캡처 비트전송률은 수치가 높을수록 고화질로 녹화되지만 파일의 용량이 커지고, 수치가 낮으면 파일 용량은 감소하고 화질이 낮아진다.

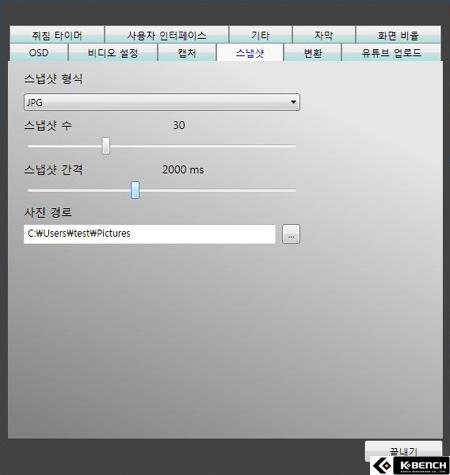

또한 스냅샷 항목에서는 입력되는 영상의 정지 화면을 캡쳐할 수 있다. BMP, JPEG, PNG, TIFF 등 4종류의 포맷을 지원하며, 스냅샷 수를 2 이상으로 설정하면 연속으로 캡쳐하는 것도 가능하다. 스냅샷 간격은 100ms(millisecond, 1/1000초) 단위로 조정할 수 있는데, 이를 통해 일정 시간 별로 화면을 연속 캡쳐하여 원하는 장면을 쉽게 포착할 수 있다.

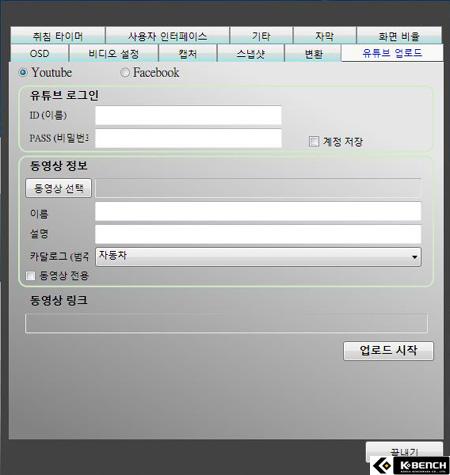

유튜브 업로드 항목에서는 녹화된 영상을 유튜브나 페이스북에 직접 등록하는 것이 가능하다. 유튜브의 경우에는 ID와 비밀번호를 지정해두면 동영상 등록 시 로그인도 함께 이루어지므로 편리하다.

■ 다양한 외부 기기의 영상을 PC에서 재생 및 기록

SKYHD 캡쳐U는 HDMI 포트와 컴포넌트 포트를 통해 Full HD 해상도의 디지털 및 아날로그 영상 신호를 입력 받아 PC에서 재생할 수 있을 뿐 아니라 녹화와 캡쳐도 가능한 제품으로, 특히 영상 신호를 무압축 상태로 PC에 전송하는 것이 가능하여 원본 화질의 기록이 필요할 때 유용하다.

또한 SKYHD 캡쳐U3.0의 경우 PC 화면 역시 녹화 및 캡쳐할 수 있으며, SKYHD 캡쳐U2.0의 경우에는 바이패스 기능을 갖추어서 한 모니터에서는 지연현상 없이 게임을 즐기면서 또다른 모니터를 통해서 화면을 탭쳐하는 것도 가능하기 때문에 단순히 캡쳐 기기에 국한되지 않고 다양한 환경에 대응 가능하므로 평소 게임 화면이나 영상물 콘텐츠 기록 등에 관심이 많은 소비층에게 SKYHD 캡쳐U는 기대를 저버리지 않는 제품이 될 수 있을 것이다.
