리니어, DDR메모리용 전원을 지원하는 듀얼 3A, 4MHz, 동기식 스텝다운 레귤레이터 출시

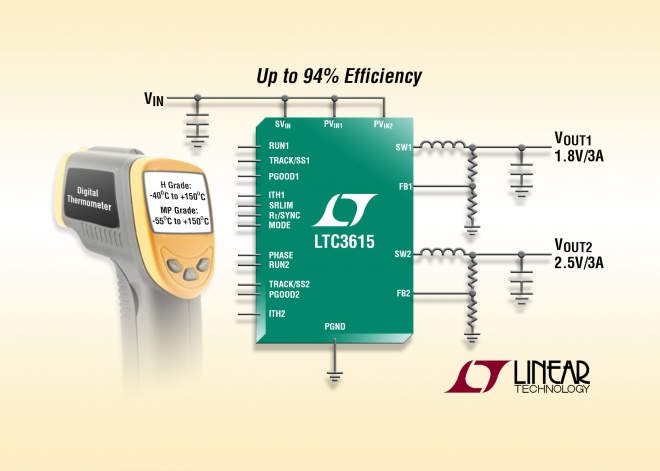

리니어 테크놀로지 코리아(대표 홍사곽)는 새로운 고신뢰성 H등급 및 군사용 MP 등급 버전(제품명: LTC3615 및 LTC3615-1)을 출시했다고 발표했다. 이 제품들은 고효율의 4MHz 동기식 벅 레귤레이터로 고정 주파수, 전류 모드 아키텍처를 통합했다.

저항이 낮은 내부 스위치를 통해 LTC3615는 각 채널로부터 최대 3A의 연속 출력 전류를 제공할 수 있는 반면, 낮은 드롭아웃 동작은 0.6V 에서 밀리볼트 미만에 불과한 VIN 범위에서 출력 전압을 제공한다. LTC3615는 2.25V ~5.5V의 입력 전압에서 동작하며, 단일 셀 리튬이온 애플리케이션뿐 만 아니라 3.3V 및 5V 중간 버스 시스템에 이상적이다.

스위칭 주파수는 400kHz ~ 4MHz 범위 내에서 사용자 프로그램이 가능하며, 작은 저가형 커페시터 및 인턱터를 사용할 수 있다. LTC3615는 0°/90°/180°의 위상 전이를 선택할 수 있는 반면, LTC3615-1은 채널 간 140°/180° 위상 전이를 선택할 수 있다. 고속 스위칭 성능 및 매우 작은 4mm x 4mm QFN-24, 패키지 또는 열 성능이 강화된 TSSOP-24 패키지의 통합은 최고 3A의 듀얼 출력을 필요로 하는 애플리케이션에 적합한 매우 고집적 컴팩트한 솔루션 풋프린트를 제공한다.

LTC3615는 55mOhms 와 75mOhms에 불과한 내부 스위치를 사용해 최고 94% 효율을 달성한다. 버스트 모드 동작은 무부하 대기 전류를 130µA에 불과한 수준으로 감소시켜, 배터리 구동식 애플리케이션에서 경부하 효율 및 동작 시간 모두를 최대화시킨다. 조절가능한 버스트 모드 클램프를 통해 설계자는 경부하 효율을 최적화 할 수 있다.

가능한 최저 잡음을 요구하는 애플리케이션의 경우, LTC3615는 펄스 스킵 또는     강제 연속 모드로 동작할 수 있도록 구성될 수 있어, 잡음과 잠재적인 RF 간섭을 감소시킨다. 프로그램이 가능한 스위칭 슬루 레이트는 잠재적인 잡음 문제를 더욱 감소시킨다. 두 가지 채널 사이에서 선택할 수 있는 0?, 90? 또는 180? 위상전이는 입력 전류 리플 뿐 만 아니라 출력 전압 리플을 최소화시킨다. LTC3615는 추적 성능을 위한 입력뿐 만 아니라 DDR 메모리 모드도 제공한다. 이 모드에서 디바이스는 ±1.5A 를 소스하거나 싱크할 수 있다. 추가적인 기능은 선택형 AVP(active voltage positioning), 파워 굿 모니터, 외장 동기화 성능, 열 보호 기능을 포함한다.
