리니어, 액티브 클램프 트랜스포머 리셋 갖춘 '동기식 포워드 컨트롤러' 출시

리니어 테크놀로지 코리아는 액티브 클램프(active clamp) 트랜스포머 리셋 기능을 갖추고 높은 입력 전압이 가능한 동기식 포워드 컨트롤러(제품명: LT3752/LT3752-1)를 출시했다고 밝혔다.

VOUT 이 제어된 스타트업 및 셧다운, 내장된 일반관리(housekeeping) 컨트롤러가 1차 및 2차 IC 모두에 바이어스 전류를 공급한다. 내부 바이어스 생성은 추가적인 권선으로 바이어스 전원을 생성할 필요를 없게 함으로써 메인 전력 트랜스포머의 복잡도 및 크기를 줄일 수 있다.

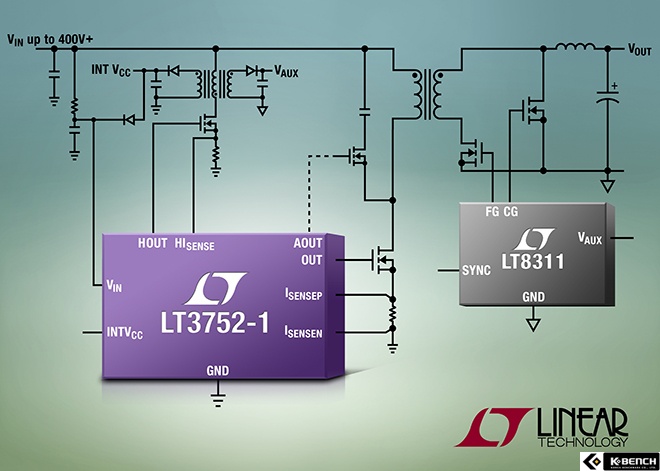

LT3752는 6.5V ~ 100V 입력 전압 범위에서 동작한다. 최대 400V 입력 및 그 이상을 위해, LT3752-1는 외장 부품만을 선택함으로써 최대 전압으로 제한된 입력 전압에서 RC 스타트업을 가능하게 하며, HV/HEV 자동차 애플리케이션에 이상적이다.

±5% 의 출력 전압 레귤레이션은 옵토커플러를 사용하지 않고도 달성될 수 있다. 옵토커플러가 사용되면, ±1.5%의 레귤레이션이 실현될 수 있다. LT3752/-1은 동기식 정류 타이밍을 위해 2차측 MOSFET 드라이버로 펄스 트랜스포머를 통해 제어 신호를 보낸다. 이 제품은 자가 구동식 애플리케이션(좁은 입력 전압 범위에서 동작할 때) 으로도 사용될 수 있다. 자가 구동식 애플리케이션에서 2차측 MOSFET은 전력 트랜스포머 펄스로 제어된다. LT3752/-1를 이용할 경우, 2차측 IC는 출력 전압이 0V일 경우 동작을 위한 스타트업 회로를 더 이상 요구하지 않아, 제어된 VOUT 스타트업이 가능하다.

LT3752/-1은 정확한 프로그램이 가능한 볼트 2차 클램프(volt-second clamp)를 포함한다. 컨버터가 자연적으로 듀티 싸이클 이상으로 설정될 때, 이 제품은 1차 스위치 리셋 전압을 제한하고 부하 과도상태 동안 트랜스포머의 포화상태를 방지하기 위해 듀티 싸이클 가드레일을 제공한다. 볼트 2차 클램프는 옵토 경로가 오픈 되거나 대안적인 방법으로 無옵토 애플리케이션에서 VOUT 을 정의할 경우, 최대 VOUT 으로 제한을 두게 된다. 비 절연형 높은 스텝다운 비율의 애플리케이션 경우, 각 IC는 전압 오류 증폭기를 포함하여 매우 간단한 비절연형의 완전 조절된 동기식 포워드 컨버터를 가능하게 한다. 추가적인 기능에는 프로그램이 가능한 과전류 보호 기능, 열 셧다운이 내장된 조절 가능한 입력 저전압 및 과전압 록아웃이 포함된다. LT3752/-1은 100kHz t~ 500kHz의 프로그램이 가능한 동작 스위칭 주파수를 제공하며 외부 클록으로 동기화될 수도 있어 광범위한 출력 인덕터 값과 트랜스포머 크기를 사용할 수 있다.

LT3752/-1은 고전압 공간을 위해 여러 개의 핀이 제거된 TSSOP-38 패키지로 이용할 수 있다. LT3752/-1 E 등급 및 I 등급 버전은 -40 도 ~ 125 도 접합 온도 범위에서 동작한다. LT3752/-1 H 등급은 -40 도 ~ 150 도 동작 접합 온도에서 동작할 수 있도록 보장되었다. LT3752/-1 MP 등급은 -55 도 ~ 150 도 동작 접합 온도에서 동작할 수 있도록 보장되었다. 1,000개 수량 기준으로 가격은 개당 3.39달러에 시작한다.
