H81 칩셋 메인보드는 그 태생적 한계로 인해 보통 2개의 USB 3.0 포트를 제공하는데, USB 포트의 특성상 백패널에 있으면 케이블 연결과 분리가 불편하기 때문에, 케이블과 함께 자주 휴대하고 다니는 외장 하드나 모바일 기기의 속도와 충전에 제대로 활용하기 귀찮다.

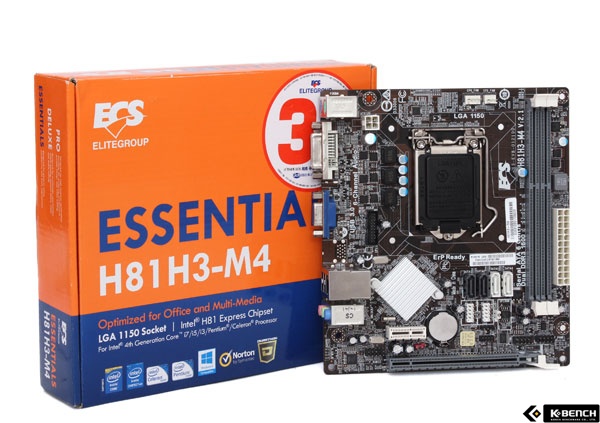

이번에 살펴볼 ECS ESSENTIALS H81H3-M4 USB 3.0 제이씨현 메인보드는 케이스 전면 USB 3.0 포트에 연결할 수 있는 핀 헤더를 구성해 최신 기술을 편리하게 사용할 수 있도록 한 것이 특징인 제품이다.
■ 전면 USB 3.0 포트로 최신 기술을 편리하게 |

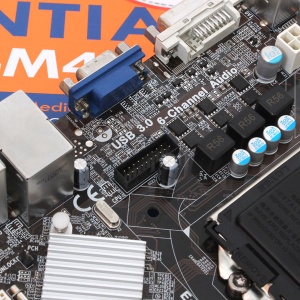

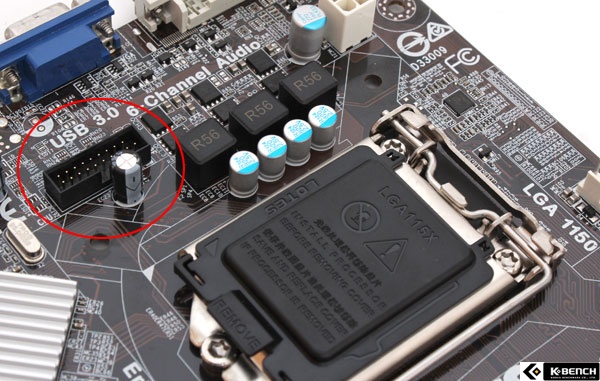

케이스 전면 USB 3.0 포트와의 연결을 위한 핀헤더는 3페이즈 CPU 전원부의 모스펫 주변에 구성되어 있는데, 이 때문에 케이스의 USB 3.0 연장 케이블 장착 시 CPU 쿨러와의 간섭 가능성이 있으므로 시스템 구성 시 주의가 필요하며, H81 칩셋에서 제공하는 USB 3.0 포트가 케이스용으로 사용되기 때문에 백 패널에는 USB 3.0 포트가 없다.

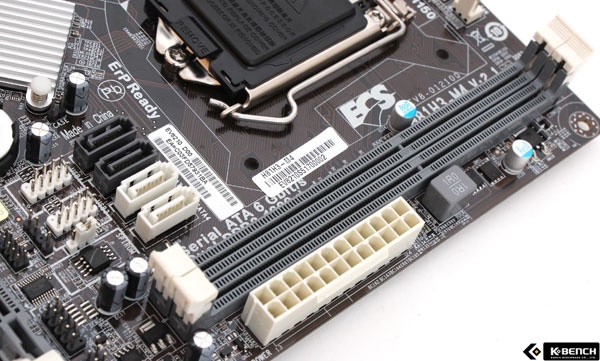

메모리슬롯은 DDR3 1600MHz를 지원하는 2개의 DIMM 타입이, SATA 포트는 2개의 SATA 6Gbps 포트와 2개의 SATA 3Gbps 포트로 일반적인 H81 칩셋 메인보드의 스펙으로 구성되었으며, 전면 USB 3.0 포트용 핀헤더외에 USB 2.0 포트용 핀 헤더 2개가 SATA 포트 측면에 배치되어 있다.
■ 미니 ITX에 가까운 소형 크기로 미니 PC 구성에 유리 |

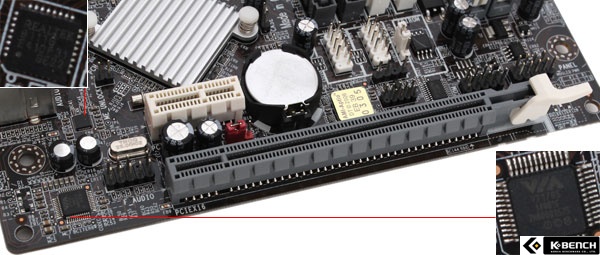

확장 슬롯은 1개의 PCIe x16 슬롯과 1개의 PCIe x1 슬롯으로 구성되어 있는데, 제품이 미니 ITX에 가까운 크기(17cm x 19cm)이므로 PCIe x16 슬롯에 확장 카드를 사용하지 않는다면 케이스 내부 구조에 따라서는 미니 ITX 급의 슬림형 PC 구성도 가능해, 다양한 환경에 맞는 PC 구성에 유리하다.

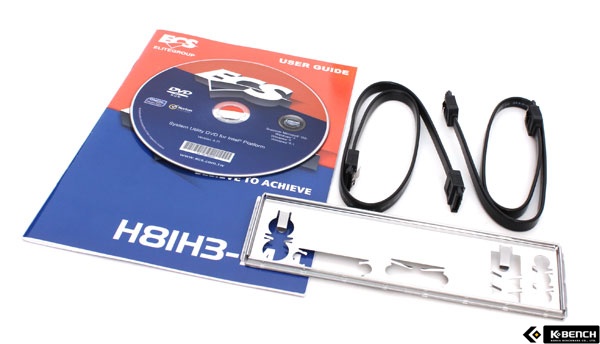

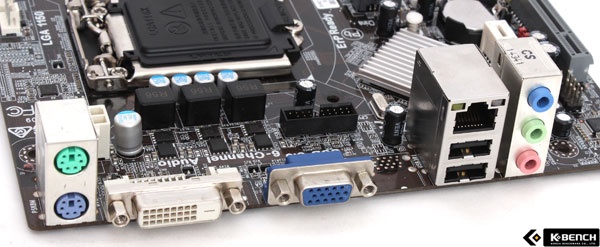

백 패널에는 2개의 PS/2 포트와 CPU 내장 그래픽 코어 활용을 위한 DVI-D 및 D-SUB 포트, 2개의 USB 2.0 포트와 리얼텍 8111G 기반 기가비트 이더넷와 VIA 1705 기반 6채널 HD 오디오가 구성되어 있으며, 부가 구성품으로는 2개의 SATA 케이블과 I/O 쉴드, 드라이버 - 유틸리티가 제공된다.
