ST, 인증 받은 STM32WB 블루투스 LE 모듈로 빠른 개발 지원

ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 새로운 STM32 블루투스 무선 모듈을 출시했다. 중소 규모 생산량이 목표인 프로젝트에서 STM32WB 마이크로컨트롤러(MCU)의 장점을 활용할 수 있는 제품이다.

또한 이 모듈은 블루투스 LE 5.3(Bluetooth Low Energy 5.3) 인증과 전 세계 무선 장치 승인과 STM32Cube 에코시스템 지원을 결합하여 제품 개발을 간소화하고 시중 출시 기간을 단축시키도록 돕는다.

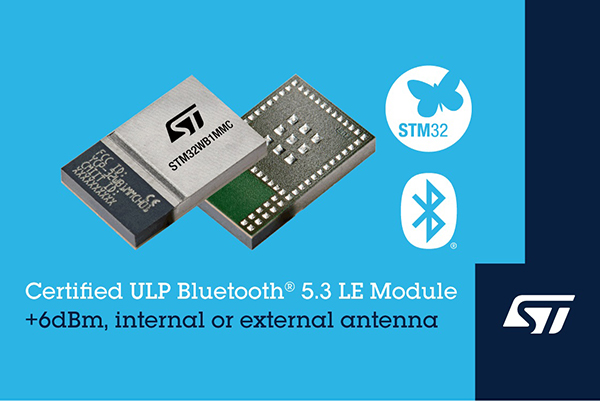

일체형 모듈인 STM32WB1MMC는 공급망 문제와 리드타임 고민을 줄이고, 인증 비용과 시간을 줄이는 데 도움을 준다. LGA 패키지 기반의 완벽한 레퍼런스 디자인으로 제공되는 STM32WB1MMC는 무선 제품 기능에 필요한 모든 구성요소를 갖추고, 최적의 부품원가(BoM) 및 경제적인 PCB 기술로 제작됐다. 내부 안테나와 최적화된 매칭 네트워크는 물론, 필요에 따라 내부 안테나 대신 외부 안테나를 연결할 수 있는 편리한 핀도 제공된다.

최대 +6dBm 출력 파워의 RF 성능과 -96dBm의 수신감도 및 최적화된 신호 라우팅을 통해 최대 2Mbit/s 데이터 전송속도로 장거리에서도 안정적인 통신을 보장한다. 서브 시스템을 위해 스위칭 모드 전원공급장치도 내장돼 있다. ST는 전체 모듈을 자체 제작함으로써 고객에 대한 공급 및 지원을 간소화하고, ST의 10년 공급 보증 플랜에 따라 장기적인 가용성을 보장한다.

이 모듈은 320KB 플래시 및 48KB RAM을 갖춘 STM32WB15 MCU를 기반으로 구현됐다. 이 MCU의 Arm Cortex-M0+ 및 Cortex-M4 듀얼 코어 아키텍처를 통해 M0+ 기반 무선 서브시스템과 M4에서 실행되는 사용자 애플리케이션에서 모두 실시간 성능을 보장한다. 블루투스 5.3 스택과 프로파일이 제공돼 애드버타이징 확장(Advertising Extensions)과 같은 최신 기능도 지원한다. 에너지 소비를 최소화하도록 설계된 이 MCU는 대기 모드 및 Stop2 모드를 비롯해 유연한 전력관리 모드를 제공해 배터리 기반 장치의 중단 없는 장기간 동작을 지원한다. 이 모듈을 사용하면 12bit ADC(Analog-Digital Converter), 다양한 디지털 인터페이스, 인터페이스 등을 갖춘 STM32WB15의 모든 기능을 쉽게 활용할 수 있다.

STM32WB1MMC 모듈과 이를 지원하는 B-WB1M-WPAN1 평가 보드는 더 큰 플래시와 SRAM을 포함하고 있는 기존의 STM32WB5MMG 모듈과 마찬가지로 STM32Cube 환경에 완전 통합돼 있다. 따라서, STM32WB MCU를 개발하는 것처럼 소프트웨어 개발이 매우 편리하다. STM32CubeWB MCU 패키지는 HAL(Hardware Abstraction Layer) 펌웨어, 로우-레이어 API, 파일 시스템, RTOS 등의 리소스를 제공한다. 이 패키지는 다른 STM32WB MCU와 공유되기 때문에, 모듈에 기존 프로젝트를 바로 포팅할 수 있어 유연성이 극대화되고 프로젝트를 보다 신속하게 완성할 수 있다.
