ST마이크로일렉트로닉스, 지능형 전력 스위치 출시

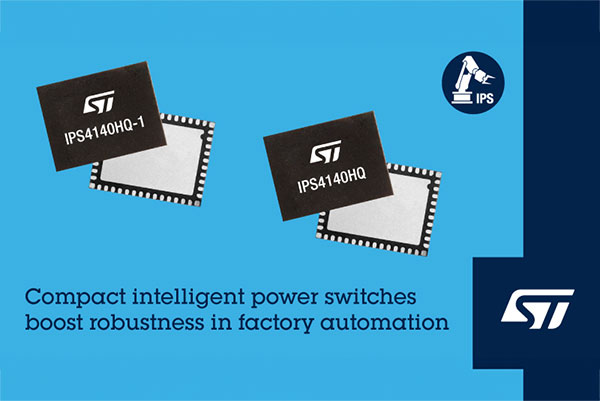

ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 다양한 기능을 갖춘 4채널 지능형 전력 스위치인 IPS4140HQ 및 IPS4140HQ-1을 출시했다. 이 전력 스위치는 8mm × 6mm의 컴팩트한 풋프린트와 채널당 최대 80mΩ의 RDS(on) 및 10.5V ~ 36V의 동작 범위를 제공하며, 광범위한 진단 및 보호 기능을 겸비하고 있다.

이 스위치는 한쪽 면이 접지에 연결된 상태로 모든 유형의 저항성, 용량성, 유도성 부하를 구동하는 데 적합하며, PLC(Programmable Logic Controller), 산업용 PC 주변장치의 입출력 포트, 수치제어 공작기계(Numerical Control Machine)에 사용된다.

IPS4140HQ는 0.7A, IPS4140HQ-1은 1A의 사전 설정된 전류 제한을 갖추고 있으며, 최대 41V의 인가 전압을 견딜 수 있어 시스템의 안전성과 신뢰성을 향상시킨다.

각 채널에는 단락 보호뿐만 아니라 과부하된 채널을 개별적으로 차단하고 재시작해 시스템 레벨의 내결함성을 극대화하고 자동 복구를 단순화하는 온도 모니터링 등의 보호 및 진단 기능이 포함되어 있다. 또한, 디바이스 전체를 차단한 후 순차적으로 채널을 재시작하는 케이스 과열 모니터링 기능으로 전원공급장치의 과도한 피크 전류 요구를 방지한다. 각 채널의 전용 오픈 드레인 출력 핀으로는 외부에서 과열 상태를 확인할 수 있다.

추가적인 보호 및 진단 기능으로는 단락 보호, 출력 전류 제한, 저전압 차단(UVLO: Under-Voltage Lockout), 접지 단선 보호, 입력 과전압 보호가 있다. 또한, 출력 전압 클램프 기능을 통해 유도성 부하의 신속한 자기소거(Demagnetization)를 제공한다.

ST의 VIPower™ 기술이 적용된 이 지능형 전력 스위치는 단일 채널당 최대 2.5J의 단일 펄스 애벌런치 에너지(EAS: Single-Pulse Avalanche Energy)를 견딜 수 있으며, I/O 핀은 5V 및 3.3V 로직과 호환된다. 과도 전압 내성은 IEC 61000-4-2(ESD), IEC 61000-4-4(Burst), IEC 61000-4-5(Surge)를 충족하며, 산업용 장비에 대한 IEC 61131-2의 전자기 적합성(EMC: Electromagnetic Compatibility) 요건을 준수한다.
