[상품정보] PCI-Express 16X 슬롯 세 개의 MSI P7N SLI Platinum

MSI에서 nForce750i SLI 칩셋을 사용한 베어레이크 지원 보드인 P7N SLI Platinum을 출시했다. 이 보드는 3개의 PCI-Express 16x 슬롯을 가지고 있지만, 아쉽게도 750i 칩섯은 3way-SLI를 지원하지는 않는다.

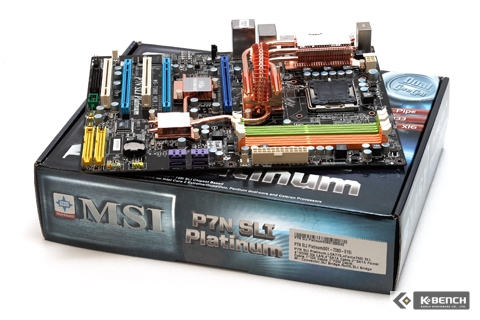

▲ MSI P7N SLI Platinum

nForce 680i/650i 이후 거의 1년만에 출시된 780i와 750i는 각각 680i와 650i 를 대체하게 된다. 650i 의 후속인 750i는 내부적으로는 650i에서 큰 개선점은 없지만 nForce200(BR04) PCI-Express Switch를 추가해 PCI-Express 2.0을 지원한다(관련기사). 또한 nVidia의 인텔용 메인보드 라인업에서는 현재 가장 저렴한 펜린(울프데일&요크필드)를 지원하는 칩셋이기도 하다.

MSI의 P7N SLI Platinum은 레퍼런스 750i에 변화를 더한 제품이다. 레퍼런스 750i가 제공하는 확장 슬롯은 버전 2.0으로는 각 하나씩의 16배속 슬롯과 8배속 슬롯, 2개의 버전 1.0 1배속 슬롯을 제공하지만, P7N SLI Platinum은 16배속 슬롯 하나와 8배속 슬롯 두 개를 갖고 있다.

제품명	MSI P7N SLI Platinum
지원 CPU	인텔 셀러론D/펜티엄4/펜티엄D/코어2듀오/코어2쿼드/EE LGA775소켓 (45nm 프로세서 지원)
지원 메모리	DDR2 메모리 슬롯 4개, 최대 8GB 확장 가능
칩셋	nForce 750i SPP + nForce430i MCP + nVidia200 PCI-Ex Bridge
확장슬롯	PCI-Express 2.0 x16 - 1개 PCI-Express 2.0 x8배속 - 2개 PCI - 2개 SLI 지원
스토리지	SATA II - 4 포트  eSATA II - 2 포트  PATA - 2 포트
오디오	Realtek ALC888
NIC	Realtek RTL8211BL PCIe Gigabit PHY
USB/IEEE	8개의 USB2.0 지원(백패널 4개/핀헤더 4개) 2개의 IEEE1394a 지원(백패널 1개/핀헤더 1개)

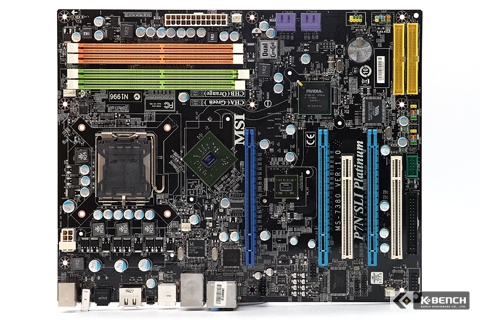

▲ 메인보드 레이아웃

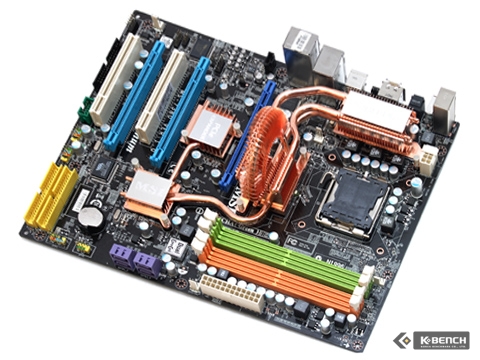

MSI의 P7N보드는 현재 두 종만이 출시되어 있다. 780i를 사용한 P7N Diamond와 이 메인보드로, 아직은 라인업을 논하기는 곤란한 시점이다. 다만 고급 모델에 사용되는 Platinum을 붙인 것으로 보아 차후에 하위 라인의 메인보드가 출시될 것을 짐작할 수 있다. 고급형 제품인 만큼 Circu-Pipe2 쿨링 솔루션을 갖추고 있는 것을 확인할 수 있다.

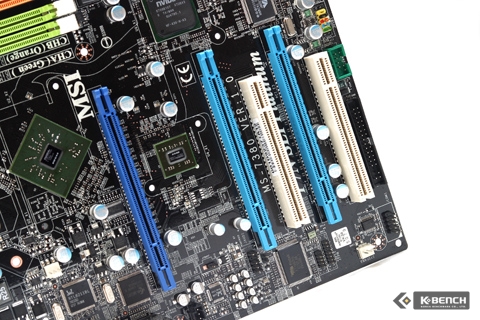

▲ 3개의 PCI-Express 슬롯

P7N SLI Platinum 의 가장 큰 특징이라면 750i 칩셋의 보드인데도 3개의 PCI-Express x16 슬롯(하늘색의 2개는 PCI-Express x8로 동작)을 갖고 있다는 점이다. 원래 750i는 16배속과 8배속 슬롯을 각 하나씩 제공하지만, 750i의 PCI-Express 브릿지 칩인 nForce200이 32레인을 제공할 수 있으므로 MSI에서 이를 활용한 것으로 보인다. 단, 여타 750i 보드와 마찬가지로 3Way SLI는 지원하지 않는다.

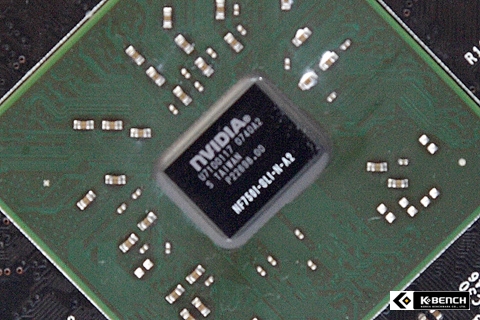

▲ nForce750i SPP

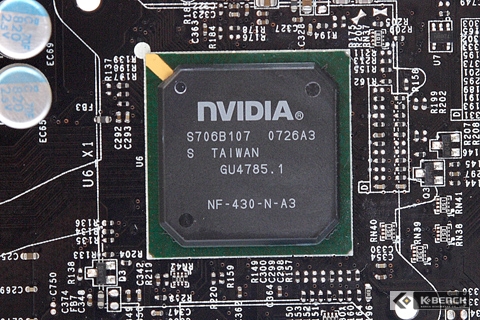

▲ nForce430i MCP

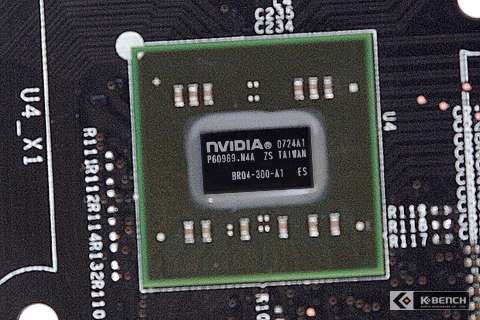

▲ nForce200

Circu-Pipe2 쿨러를 떼어내면 칩셋을 확인할 수 있다. 750i는 기본적으로 650i와 동일하되 공식적으로 펜린을 지원하게 된다. MCP로 사용된 nForce430i 역시 650i에도 쓰였다. 현재는 보기 드문 2채널의 P-ATA 포트 지원으로, 구형 IDE 하드디스크가 많은 사용자라면 반길만하다.

마지막 사진이 750i 칩셋의 핵심(?)인 nForce200 이다. 750i의 다이어그램을 보면 650i에서 SPP를 통해 1개의 PCI-Express 16배속 슬롯을 컨트롤했던 것과는 달리 그래픽 카드와 관련되는 2개의 PCI-Express 슬롯은 nForce200 에서 컨트롤하고 나머지 두 개의 1배속 슬롯만 SPP에 연결된다. 32레인과 4개의 다운스트림 포트를 갖고 있어 16x + 16x 외에 8x + 8x + 8x + 8x 구성도 가능하며, 이 메인보드에서는 16x + 8x + 8x 구성을 택한 것이다.

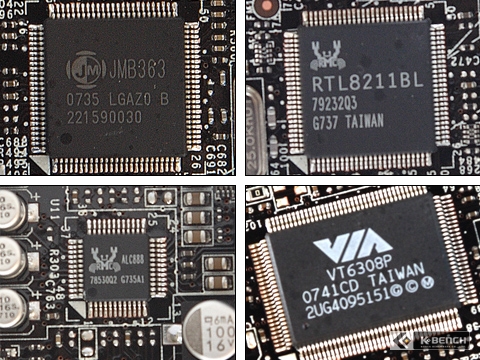

▲ 기타 컴포넌트

사운드 코덱으로는 Realtek에서 제조한 7.1Ch Azalia 지원의 RTL888을, 네트워크는 동 사의 RTL8211BL Gigabit Ethernet Controller를 사용했다. 이외에 백패널에 연결된 2개의 eSATA 지원을 위해 JMicron사의 JMB 363을 사용했으며 IEEE1394a는 VIA의 VT6308P가 담당한다.

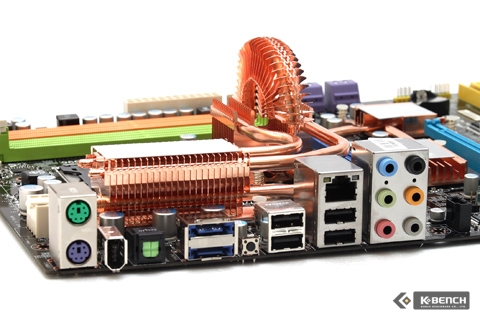

▲ I/O 패널

7.1Ch 사운드 출력 포트, 4개의 USB포트, 각 2개씩의 eSATA포트 및 PS/2 포트, 그리고 RJ-45포트와 광 출력 포트, IEEE1394포트를 하나씩 제공한다. 백패널상에 CMOS 클리어 버튼을 마련해 오버클럭 등의 이유로 BIOS 셋팅을 변경하다가 에러가 발생했을 때 쉽게 설정을 초기화하도록 하고 있다.

가  격 : 미정

문  의 : MSI코리아
